IREM Spa - Energy Saving Meter
IREM Spa presenta il proprio modulo di Energy Saving Meter, una cassetta che permette la misura predittiva attraverso il calcolo del risparmio energetico ottenibile attraverso il principio della riduzione della tensione attraverso l'applicazione della norma VDE-AR-E 2055-1

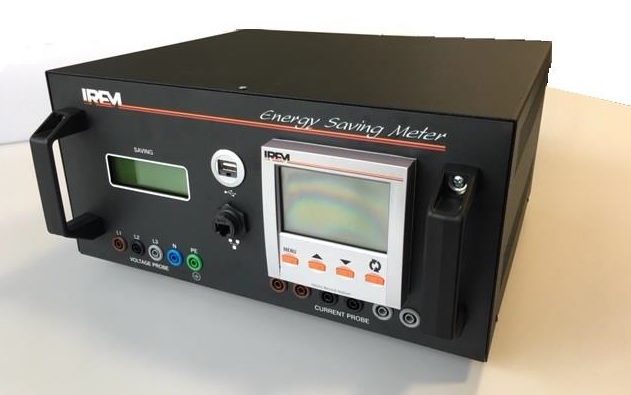

L’apparecchiatura di misura e l'indicazione predittiva dei risparmi conseguibili con l’impiego dell’economizzatore di energia IREM Ecostab si compone di un analizzatore di rete multifunzione, di un micro Pc, di un visualizzatore e dell’insieme dei componenti elettrici ed elettronici relativi il funzionamento dell’insieme.
Attraverso l’inserzione dell’apparecchiatura di misura del risparmio nella rete elettrica che alimenta l’utenza è possibile calcolare il risparmio che si conseguirà con l’installazione dell’economizzatore di tensione.
L’alimentazione dell’apparecchiatura di misura del risparmio è derivata dalla stessa rete elettrica oggetto di valutazione ai fini del risparmio energetico.
L’apparecchiatura di misura è provvista dei seguenti ingressi:
Gli ingressi sono collocati sul pannello frontale dell’apparecchiatura di misura del risparmio:
- Sonde di tensione
La misura di tensione è realizzata attraverso n.5 conduttori con lunghezza di 2,5 m attesati ai rispettivi connettori:
- Sonde di Corrente
-
Comunicazione: Porta di comunicazione con una rete Ethernet;
Occorre il software di gestione dell’unità di misura;Consente la connessione da remoto all’apparecchiatura.Collegare ad un Router con IP dinamico (DHCP);
Collegare le sonde di corrente ai rispettivi trasformatori amperometrici apribili.
La freccia della direzione del flusso della corrente stampigliata sull’involucro del TA deve essere coincidente con il flusso della corrente che attraverso il circuito nel punto di misura.
Assicurarsi di aver correttamente richiuso il TA attraverso lo scatto della linguetta di fermo.
Dopo aver correttamente collegato le sonde di tensione e le sonde di corrente all’impianto attraverso gli organi di connessione forniti a corredo dell’apparecchiatura di misura ripristinare l’alimentazione all’impianto.
A questo punto sollevare la leva di comando dell’interruttore posto nella parte posteriore dell’apparecchiatura.
All’inserimento dell’interruttore il visualizzatore del multimetro posto sul pannello frontale si illuminerà.
Dopo pochi istanti verrà reso disponibile il menù principale con le misure elettriche.
E’ possibile scorrere il menù agendo sui tasti del multimetro.
Simultaneamente all’illuminazione del visualizzatore del multimetro si illuminerà di colore verde il visualizzatore del misuratore di energia e risparmio.
Attendere il completamento dell’inizializzazione del processo di misura del risparmio.
Compariranno le iscrizioni relative:
- Il dato progressivo dell’Energia Consumata
- Il dato progressivo dell’Energia Risparmiata
- Il dato progressivo del risparmio di energia conseguito con l’impiego dell’economizzatore IREM Ecostab espresso come percentuale.
I valori di risparmio di cui al sottostante prospetto sono stati calcolati in applicazione ai contenuti della Norma VDE-AR-E 2055-1 :2009
“Calculation of the increase in electrical energy achieved by means of electrical energy regulators using the principle of voltage depression”
